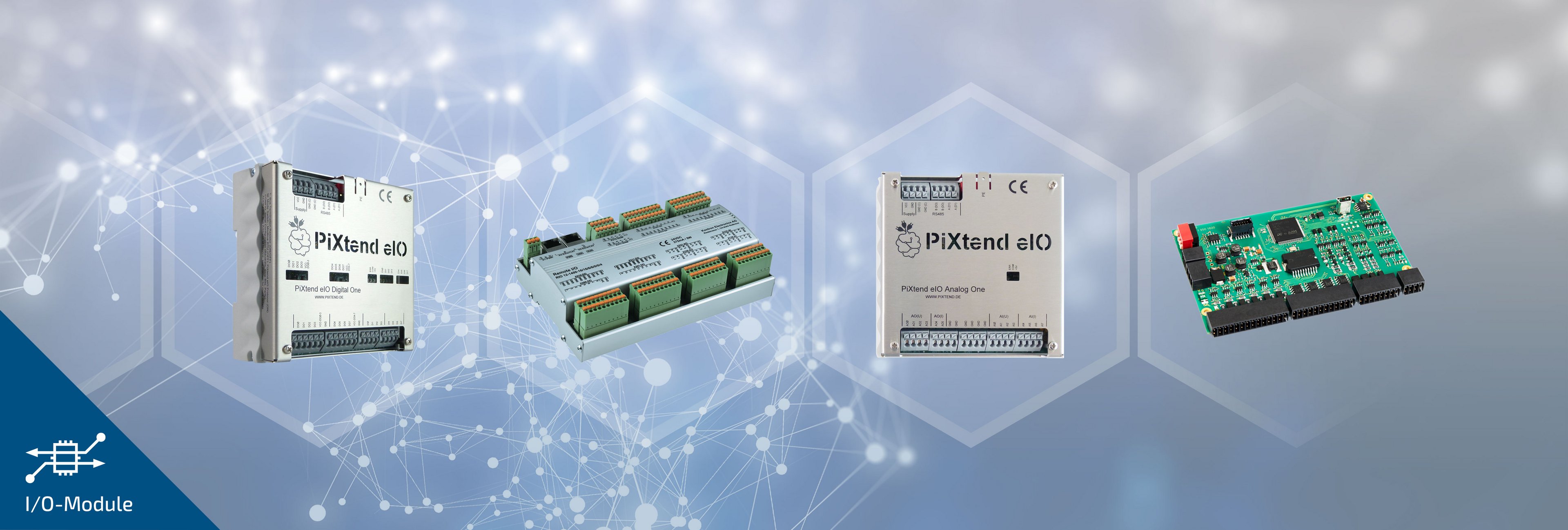

I/O Module

Zur Realisierung Ihrer Lösung auf kleinstem Bauraum

I/O Module sind Erweiterungssysteme für digitale und analoge Standard Ein- und Ausgänge. Die Systeme dienen zur Ansteuerung von Aktoren und zum Einlesen von Sensoren und kommunizieren mit der Steuerung.

  • Flexible Anbindung

    Die Anbindung erfolgt je nach I/O Modul über einen robusten RS485-Bus (Modbus RTU), über CAN-Bus oder über EtherCAT.

  • Einfache Integration

    Auch in Systeme von Dritt-Herstellern.

  • Unter­schiedliche Bauformen

    Kompakte Buchform oder flache Bauform mit komfortabler Anschlusstechnik.

  • Flexible Montage

    Lieferung auch ohne Gehäuse zur direkten Befestigung auf der Montageplatte möglich.

  • Vielfältige Einsatz­möglichkeiten

    Durch unterschiedliche Kombinationen von digitalen Ein- und Ausgängen sind die Module für unterschiedlichste Anwendungen einsetzbar.

  • Industrie­gerechte Anschluss­technik

    Kompakte Federzugklemmen für eine komfortable und platzsparende Verdrahtung.

  • Modulare Erweiter­barkeit

    Auf Grund der Vernetzbarkeit per Feldbus kann das Steuerungssystem durch weitere unterschiedliche Module an die wachsenden Anforderungen des Systems angepasst werden.

AL CAN I/O-Modul

AL CAN I/O-Modul

Kompaktes Multifunktions-I/O-Modul

  • 12x digitale Ein- und Ausgänge
  • 4x analoge Ein- und Ausgänge
  • 2x Temperatur-Eingänge

Angebot Anfordern

Zubehör

  • AC Connector Set

Software

  • Keine Software

Technische Daten

FunktionStandard-Bestückung
Kommunikation
CPUCAN 2.0 bis zu 1 Mbit/s
Ein- und Ausgänge
Digitale Eingänge12x DIN 24 V DC ±15 % / 6 mA, davon 2 Eingänge als 32 Bit Zähler nutzbar, bis zu 100 kHz
Digitale Ausgänge12x DOUT 24 V, davon 4x PWM, max. 24 kHz, 0,8 A
Analoge Eingänge4x analog IN, 0…10 V, 0…20 mA, 12 Bit Auflösung
Analoge Ausgänge4x analog OUT, 0…10 V, 12 Bit Auflösung
PT1002x PT100, 2-4 Draht-Anschluss, Auflösung ±0,5 °C von -40 °C…+139 °C
Sonstiges
Spannungsversorgung24 V DC ±15 %
Stromaufnahme / Leistung60 mA bis 5,5 A / <125 W (je nach I/O Konfiguration)
Temperaturbereich0 °C…+55 °C
Luftfeuchtigkeit95 %, keine Betauung
Gehäuseabmessungen (B x H x T) FormfaktorEdelstahl-Gehäuse 110,5 x 24,8 x 75,5 mm für Montage auf 35 mm DIN-Schiene nach EN 60715
EMV-FestigkeitEN 61000-6-2 / EN 61000-6-4
SchutzartIP20
Zubehör Stecker-SetAC Connector Set AL CAN-IO 12/12/4/4
RIO Remote I/O

RIO Remote I/O

Intelligentes, kostengünstiges I/O Modul

  • Kommunikation über EtherCAT oder CANOpen
  • Digitale und analoge Ein- und Ausgänge, Spannungs- Strom-, Widerstands- und Temperaturmessung
  • Standard Konfigurationen und Möglichkeit zur individuellen Lösung

Angebot Anfordern

Zubehör

  • Kein Zubehör

Software

  • Keine Software

Technische Daten

Standard-Bestückung
SCHNITTSTELLEN & PROTOKOLLE
Galvanisch getrennter CAN-Bus (CAN, CANopen) und/oder EtherCAT
16x GALVANISCH GETRENNTE DIGITALE EINGÄNGE (DI0..15)
Spannung 24 V DC, LED Zustandsanzeige pro Eingang, 1 Pol Anschluss, pro 8 Kanäle 24 V Einspeisung und 0 V Zykluszeit 1 ms über alle Eingänge, DI0..1 können auch als Frequenz-, Zähler- oder Quadratur Encoder-Eingänge benutzt werden
2x GALVANISCH GETRENNTE QUADRATUR DECODER (QDI0..1)
Spannung 5 V DC, 4 Pol Anschluss (A, B, Z, 0V) Zykluszeit 1 ms über alle Eingänge, QDI0..1 können auch als Frequenz-, Zähler- oder Digital-Eingänge benutzt werden
2x GALVANISCH GETRENNTE FREQUENZ/ZÄHLER EINGÄNGE (FI0..1)
FI0..1 können über DI0..1 oder QDI0..1 erfasst werden Zykluszeit 1 ms über alle Eingänge, Frequenz 10 .. 100 kHz, Counter Up/Down umschaltbar über einen digitalen Eingang
16x GALVANISCH GETRENNTE DIGITALE AUSGÄNGE (DO0..15)
Spannung 12-24 V DC, 1 Pol Anschluss, pro 8 Kanäle 24 V Einspeisung und 0 V, LED Zustandsanzeige pro Ausgang High-Side / 0.5 A pro Kanal, 4 A über alle 8 Kanäle, Alle Ausgänge kurzschlussfest und überlastsicher
4x ANALOGE EINGÄNGE (AI0..3)
Spannung 0..+10 V, Strom 0/4..20 mA, 2 Pol Anschlüsse, pro 2 Kanäle ein Schirm-Anschluss, Auflösung 12 Bit, Genauigkeit 0.5 % @25 °C Eingangswiderstand 120 kΩ (Spannung), 200 Ohm (Strom), Single Ended, 1 ms Abtastung über alle Kanäle AI0..1 umschaltbar zwischen Spannung und Strom, AI2..3 nur Spannung, zusammen mit Logik galv. getrennt
4x ANALOGE AUSGÄNGE (AO0..3)
Spannung 0..+10 V, 2 Pol Anschlüsse, pro 2 Kanäle ein Schirm-Anschluss, Auflösung 12 Bit, Genauigkeit 0.5 % @25 °C Imax 25 mA bei Spannungsausgang, Zykluszeit 1 ms über alle Ausgänge, alle Ausgänge kurzschlussfest und überlastsicher, zusammen mit Logik galv. getrennt
4x RTD EINGÄNGE (RI0..3)
PT100/1000, NI100/1000, Potentiometer, 4 Pol Anschlüsse, pro 2 Kanäle ein Schirmanschluss, Auflösung 16 Bit, Genauigkeit 0.2 % @25 °C Messstrom einstellbar 100..1000 uA, Zykluszeit < 0.2 s, 2-, 3-, oder 4-Leiter Beschaltung
VERSORGUNG, MECHANIK, BETRIEBSBEDINGUNGEN
Versorgung 24 V DC ±20 %, Leistungsaufnahme typ. 2.4 W, Betriebstemperatur 0 °C...+55 °C, , Schutzklasse IP20 Steckbare Push-In Federzugklemmen, Raster 3.81 mm, max. 1 mm² mit Aderendhülse inkl. Kunststoffkragen Profil 110 x 45 mm, Hutschienenmontage, LED für Spannungsversorgung, Betriebsstatus und Kommunikation
OPTIONEN
Lokale Signalvorverarbeitung und Überwachung, Relaisausgänge, Namur-Eingänge, Frequenzmessung direkt ab Geber Freie Definition von Anzahl und Spezifikation der I/O’s, Schnittstellen, Protokolle, Potentialtrennungen, Klemmentyp, Gehäuse, Design Kundenspezifische OEM-Versionen
PiXtend® eIO Digital One Pro

PiXtend® eIO Digital One Pro

Einfach, zuverlässig und anschlussfreudig

  • Digitale Eingänge inklusive Zählfunktion 8x 3,3 / 5 / 12 / 24 V
  • Digitale Ausgänge 8x 0,5 A, 5 / 12 / 24 V
  • Schnelle Digitallogik „HyperLogic“

Angebot Anfordern

Zubehör

  • Kein Zubehör

Software

  • Keine Software

Technische Daten

HardwarePiXtend® eIO Digital One
Spannungsversorgung24 V DC ±20 %
KommunikationEIA/RS485, halbduplex (2-Draht)
Digitale Eingänge (DI) inklusive Zählfunktion8x 3,3 / 5 / 12 / 24 V
Digitale Ausgänge (DO)8x 0,5 A, 5 / 12 / 24 V, HyperLogic ‹ 1 ms
Analoge Spannungseingänge (AI-U)
Analoge Stromeingänge (AI-I)
Analog Spannungsausgänge (AO-U)
Analoge Stromausgänge (AO-I)
Drahtbrucherkennung
Temperaturbereich0 °C…+60 °C
Maße – ohne Gehäuse (Basic)96,3 x 101,8 x 21 mm
Maße – mit Gehäuse (Pro)106 x 105 x 45 mm
FormfaktorAluminium Gehäuse für Montage auf DIN-Schiene
KonformitätCE, RoHS, Modbus, IEC 61131-2 (SPS-Norm)
PiXtend-Kompatibilitätdirekt: V2 -L-, V2-S- mit USB-RS485 Dongle
Baudratevon 2400 bis 230400, Parität: keine, gerade oder ungerade
Software
Unterstützte ProtokolleModbus RTU, PiXtend eIO ASCII Protokoll
Schnelle Digitallogik „HyperLogic“Verfügbar
SicherheitWatchdog-Timer, CRC-Prüfsumme, Parity-Check
Support fürCODESYS® V3, Java, C, C++, C#, Python, FHEM, Node-RED
PiXtend® eIO Analog One Pro

PiXtend® eIO Analog One Pro

Einfach, zuverlässig und anschlussfreudig

  • Analoge Spannungseingänge (AI-U) 4x 0…5 V / 0…10 V, 10 Bit
  • Analoge Spannungsausgänge (AO-U) 4x 0…10 V, 12 Bit
  • Analoge Stromausgänge (AO-I) 2x 0…20 mA, 12 Bit

Angebot Anfordern

Zubehör

  • Kein Zubehör

Software

  • Keine Software

Technische Daten

HardwarePiXtend® eIO Analog One
Spannungsversorgung24 V DC ±20 %
KommunikationEIA/RS485, halbduplex (2-Draht)
Digitale Eingänge (DI) inklusive Zählfunktion-
Digitale Ausgänge (DO)-
Analoge Spannungseingänge (AI-U)4x 0…5 V / 0…10 V, 10 Bit
Analoge Stromeingänge (AI-I)4x 0…20 mA, 10 Bit
Analog Spannungsausgänge (AO-U)4x 0…10 V, 12 Bit
Analoge Stromausgänge (AO-I)2x 0…20 mA, 12 Bit
Drahtbrucherkennungbei 0…20 mA Ausgängen
Temperaturbereich0 °C…+60 °C
Maße – ohne Gehäuse (Basic)96,3 x 101,8 x 21 mm
Maße – mit Gehäuse (Pro)106 x 105 x 45 mm
FormfaktorAluminium Gehäuse für Montage auf DIN-Schiene
KonformitätCE, RoHS, Modbus, IEC 61131-2 (SPS-Norm)
PiXtend-Kompatibilitätdirekt: V2 -L-, V2-S- mit USB-RS485 Dongle
Baudratevon 2400 bis 230400, Parität: keine, gerade oder ungerade
Software
Unterstützte ProtokolleModbus RTU, PiXtend eIO ASCII Protokoll
Schnelle Digitallogik „HyperLogic“-
SicherheitWatchdog-Timer, CRC-Prüfsumme, Parity-Check
Support fürCODESYS® V3, Java, C, C++, C#, Python, FHEM, Node-RED
